Conexão PEAD

As tubulações em PEAD podem ser unidas de duas formas básicas: através de juntas soldadas (fixas) ou mecânicas (desmontáveis).

A solda consiste em submeter o material a uma determinada temperatura e por tempo suficiente para que entre em fusão unindo-se a superfície sob certa pressão, ocasionando a interação das massas fundidas que, depois de resfriadas, formam um corpo único que mantém as mesmas propriedades e características do material original.

Normas atendidas

• ISO4427
• NBR15593

Junta Telescópica

Conexão especial desenvolvida pela Transpol Industria para solucionar expansões e contrações de até 500mm em tubulação PEAD.

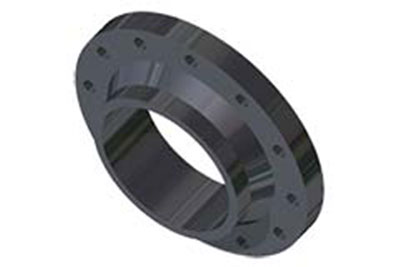

Colarinho Integrado com Flange

Uma forma de conexão que dispensa o uso dos flanges soltos de aço.

Diâmetros DN 63mm até 315mm.

Transição Reta PEAD x Metal Rosca

Transição de tubos de polietileno (PEAD) para tubos de metal com rosca BSP e NPT.

Diâmetros de 32 x 3/4" a 110 x 4".

Acoplamento de Mineração

Basicamente pode ser entendido como abraçadeiras bipartidas (para diâmetros entre 75 a 315mm) e tripartidas (para diâmetros acima de 355mm) confeccionadas em ferro fundido nodular (Pintado ou galvanizado) ou liga de alumínio fundido, bastante leves e resistentes.

São montadas através de parafusos e porcas galvanizadas, utilizando-se uma única chave (chave de boca simples ou catraca), facilitando sobremaneira sua montagem e desmontagem, onde os tubos são periodicamente girados para uniformizar o desgaste por abrasão ao longo da superfície interna, multiplicando sua vida útil.

A estanqueidade e vedação é conferida por um anel de borracha nitrílica bilabial alojado entre os terminais (colarinhos) dos tubos que se deseja unir e a abraçadeira.

O sistema proporciona ótima vedação tanto em linhas com pressões positivas, quanto sob vácuo, mesmo em linhas curvadas com raio mínimo de 30 vezes o diâmetro externo do tubo.
